数字时间继电器拆解点焊图文教程

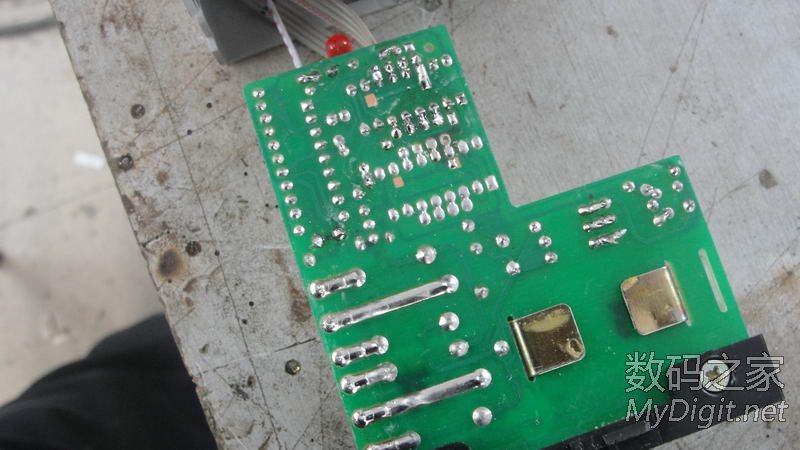

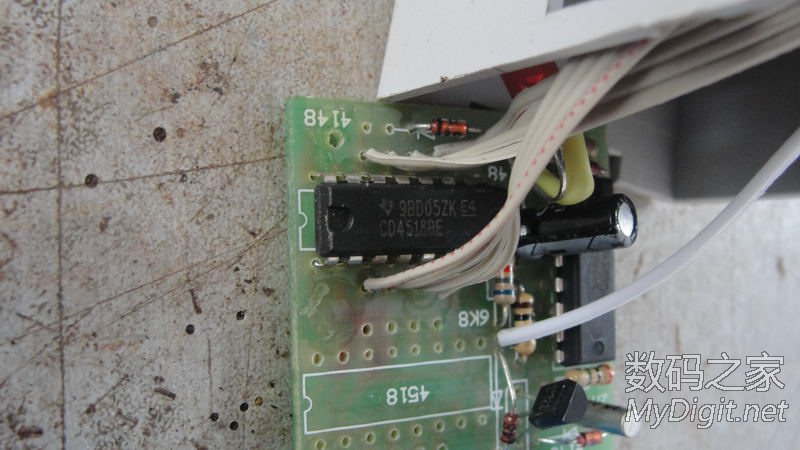

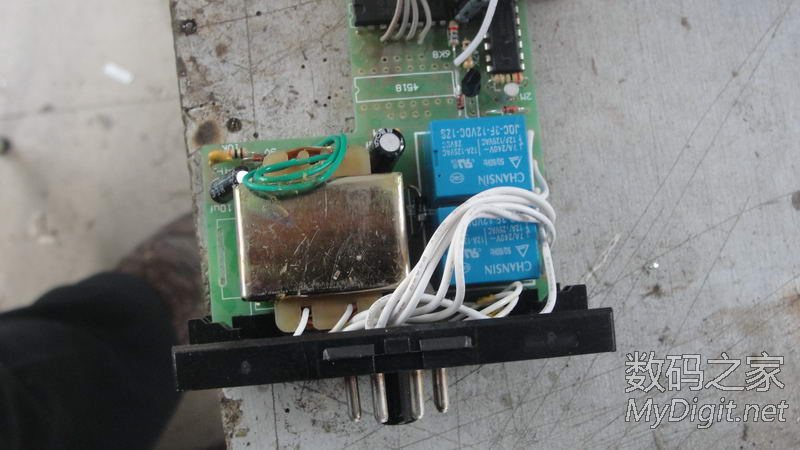

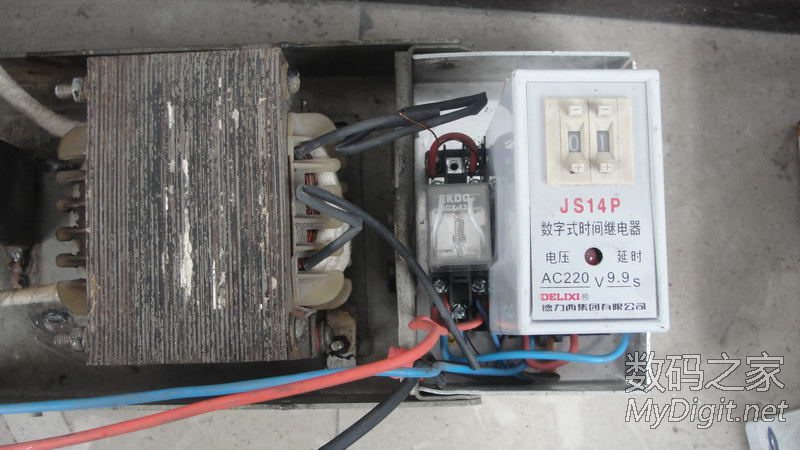

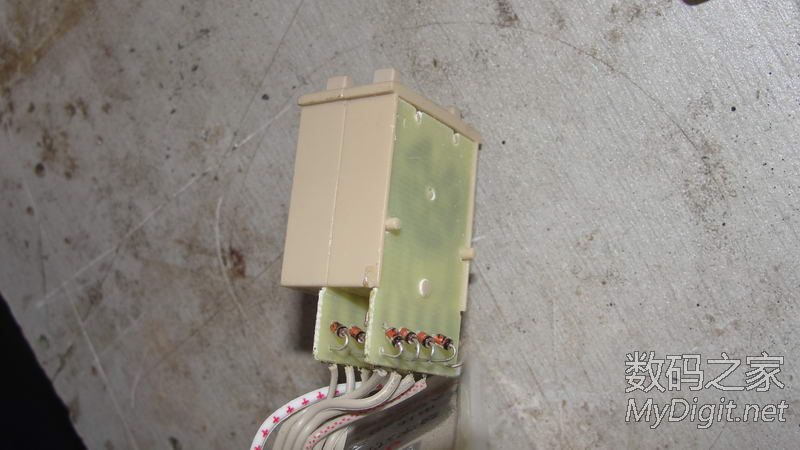

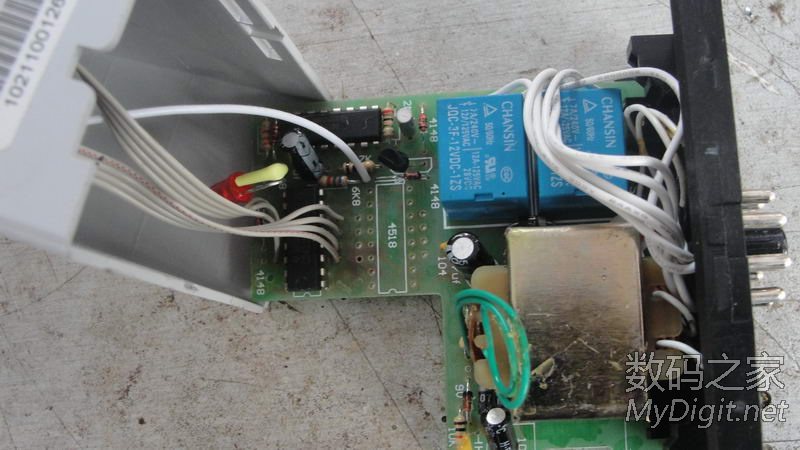

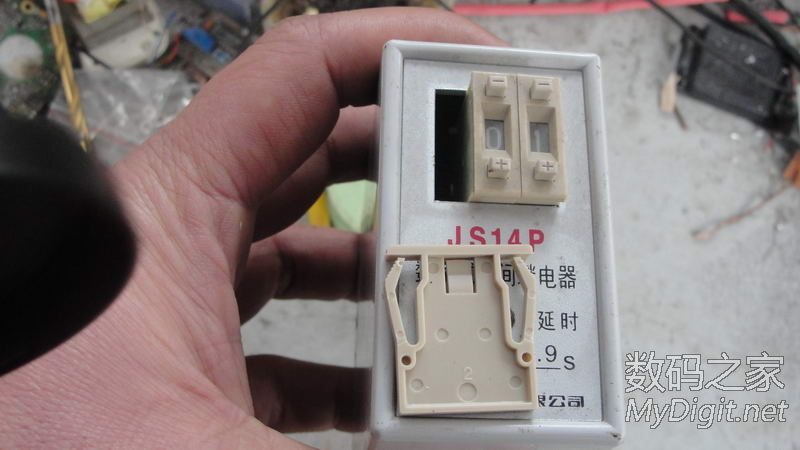

今天拆一个时间继电器，为的是让高手帮忙分析分析，看看这个时间继电器能不能把时间调短一点，我在点焊机上用，买时想着时间够短了，可是实际应用中，发现调最短的时间还长，请高手帮忙

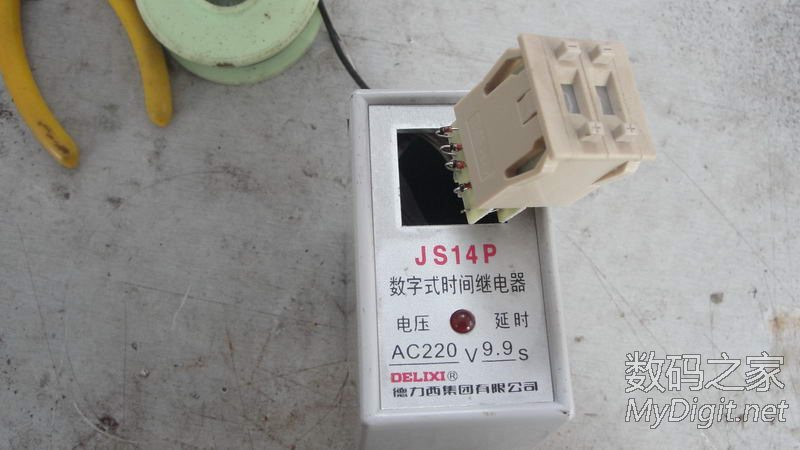

JS14p 这型号的时间继电器最短一档是0.1秒，所以不适于在点焊机上使用。

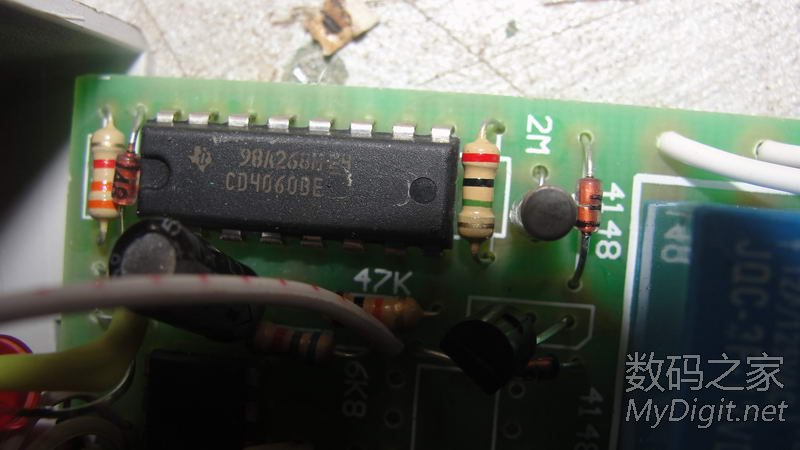

看到时4060做的定时器，可以试着换掉那个2M晶体，加大一点看看，有些是阻容震荡，换一下电阻或电容看看，具体的时间换完后可选最大的时间长来比较就可以看出，不难的。

单想缩短时间的话，调整CD4060的外部元件参数是没问题的。不过小于0.1s的控制要求对继电器切换来讲可能不太可靠。

4060跟前确实有个晶振，上面写着40.326，后面没有单位，是圆形的
